第十講 : 現代制御:制御系の設計・評価2
あなたは、今日の講義を受講すると、
目標関数に追従する制御器や
制御性能と制
御にかかるコストのトレードオフを考慮する制御器の
設計方法を知ることができます。
さらに、石油精製や化学物質の抽出等を行う化学プラントで広く実用化さ
れているモデル予測制御についても、その設計概念が分かります。
(講
義内容一覧)
◆内部モデル原理(定常偏差なく目標関数に追従するサーボ制御系の構成条件)、
◆最適制御(制御性能とコスト(操作量)のトレードオフを考慮する状態FB制御)
I'm
a great believer in luck and I
find the harder I work, the more I have of it. Thomas
Jefferson
If
you think you can, you can. And
if you think you can't, you're right. Henry Ford
Genius
is one percent inspiration
and ninety-nine percent perspiration.
Thomas Alva Edison

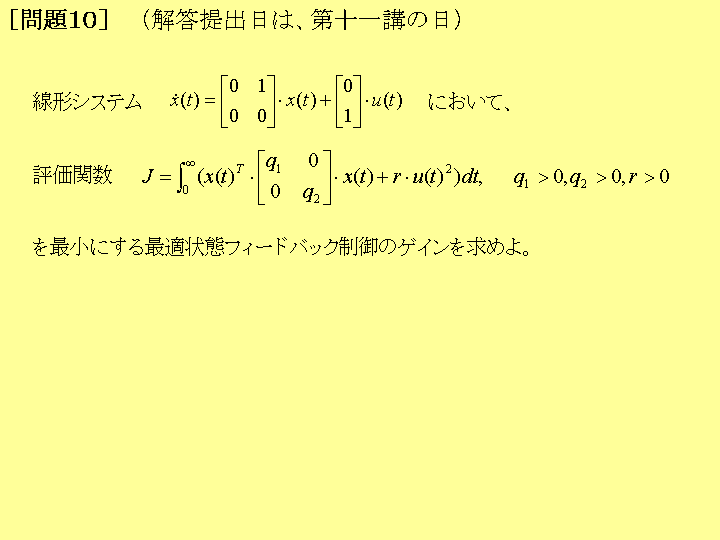

演習問題10および(前
年の演習問題10とその解答例)
[前年の問題10] 制御系:Y(s)/U(s)=G(s)=1/
(s+3),
U(s)=C(s)・[R(s)-Y(s)], Y(s):観測量かつ制御量、R(s):目標、C(s):制御器
において、閉ループの極を –2,-3, -4 に配置する制御器設計問題について考える。
(1) 目標 r(t)=2t
に定常偏差なく追従するサーボ制御器 C(s) を求めよ。
(2) 目標 r(t)=cos(t) に定常偏差なく追従するサーボ制御器 C(s) を求めよ。

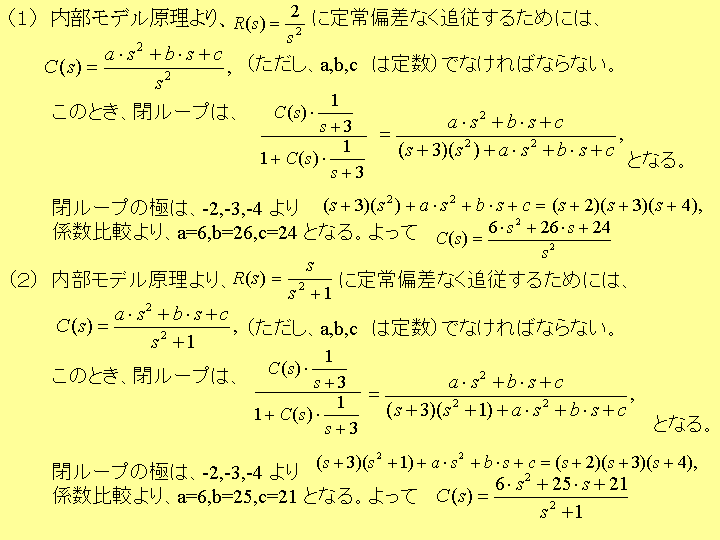

(前年の問題10の解答)
