エクセルの基本操作の紹介
まずは、簡単な線形常微分方程式（下記）の解を求めることを通して、微分方程式の解を得るためのエクセルの使い方を紹介します。
dx(t)/dt =- 2*x(t) + u(t), u(t) =
sin(3*t), x(0) = 0
手順１： Microsoft Excel を開く
手順２：
「ツール」 「マクロ」 「Visual Basic Editor」を選択し、「Visual Basic Editor」を開く。
手順３：
そこで、「標準モジュールのModule1」を開く。
手順４：
「標準モジュールのModule1」の中に、実行させたい処理のプログラムを以下のように書く。
Sub sim1()
Dim x(1001) As
Double
Dim u(1001) As
Double
Dim time(1001)
As Double
Dim dt As Double
Dim i As Integer
Set WS =
Worksheets("Sheet1")
WS.Activate
Range("A1:I1300").Select
Selection.Clear
Cells(1, 2) =
"時刻t(sec)"
Cells(2, 3) =
"x(t)"
time(0) = 0
dt = 0.01
x(0) = 0
u(0) = 0
For i = 1 To 1000
time(i) = i * dt
u(i) = Sin(3 * i
* dt)
Next
For i = 1 To 1000
x(i) = x(i - 1)
+ ( - 2 * x(i - 1)+u(i-1)) * dt
Next
For i = 0 To 1000
Cells(3 + i, 2)
= time(i)
Cells(3 + i, 3)
= x(i)
Next
End Sub
手順５：
「標準モジュールのModule1」を開いた状態で、「実行」 「Sub/ユーザーフォームの実行」を選択して、プログラムを実行させる。
手順６：sheet1 に以下のような計算結果が出力されているので、結果を確認する。
| 時刻t(sec) |
|
x(t) |
| 0 |
0 |
| 0.01 |
0 |
| 0.02 |
0.0002 |
| 0.03 |
0.000596 |
| 0.04 |
0.001184 |
| 0.05 |
0.001959 |
| 0.06 |
0.002918 |
| 0.07 |
0.004057 |
| 0.08 |
0.005371 |
| 0.09 |
0.006857 |
| 0.1 |
0.00851 |
| 0.11 |
0.010327 |
| 0.12 |
0.012302 |
| 0.13 |
0.014433 |
| 0.14 |
0.016716 |
| 0.15 |
0.019145 |
| 0.16 |
0.021717 |
| 0.17 |
0.024428 |
| 0.18 |
0.027275 |
| 0.19 |
0.030252 |
| 0.2 |
0.033356 |
| 0.21 |
0.036583 |
| 0.22 |
0.039929 |
| 0.23 |
0.04339 |
| 0.24 |
0.046962 |
| 0.25 |
0.05064 |
| 0.26 |
0.054422 |
| 0.27 |
0.058302 |
| 0.28 |
0.062277 |
・
・
・
・
（注） 微分方程式の定義より、dx(t)/dt =- 2*x(t) + u(t), は、微小な dt に対し、
x(t+dt) = x(t) + [ -2*x(t) + u(t) ]*dt
が成り立つことを意味している。よって、上式を時間発展的に、初期状態 x(0) = 0 から計算して、
x(t) を求めるという、簡易な計算方法を取ることとする。この方法で、気をつけなければならないことは、 dt を微小に取ることである。（dt を
一桁小さくしても計算結果がほとんど変わらなければ、その dt で十分微小であると判断できる。）

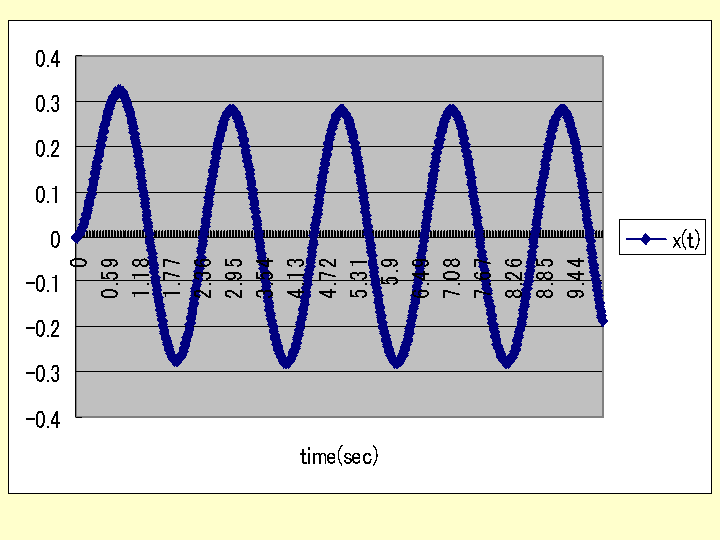

さらに、上で得た計算結果をグラフ表示したい場合には、手順４のソフトの End
Sub の前に以下のプログラムを書き入れて手順５、で実行させると、sheet1 に以下のようなグラフを出力させることができる。
Range("B2:C1003").Select
Charts.Add
ActiveChart.ChartType = xlLineMarkers
ActiveChart.SetSourceData
Source:=Sheets("Sheet1").Range("B2:C1003"), PlotBy _
:=xlColumns
ActiveChart.Location Where:=xlLocationAsObject,
Name:="Sheet1"
With ActiveChart
.HasTitle = False
.Axes(xlCategory,
xlPrimary).HasTitle = True
.Axes(xlCategory,
xlPrimary).AxisTitle.Characters.Text = "time(sec)"
.Axes(xlValue,
xlPrimary).HasTitle = False
End With
（注）上記微分方程式系の場合、解析解は、 x(t)=3*exp(-2*t)/13 -3*cos(3*t)/13
+2*sin(3*t)/13 であり、解析解とシミュレーション解の相違を調べてみると、差の絶対値の最大値は 0.0035
であり、こんな簡単なシミュレーションで十分な精度の解が得られていることが確かめられる。
さらに、グラフ化の上記ソフトの
.HasTitle = False
の部分を
.HasTitle = True
.ChartTitle.Characters.Text
= "応答波形"
で置き換えると、グラフにタイトル「応答波形」を付けることができる。
また、グラフ化の上記ソフトの
.Axes(xlValue,
xlPrimary).HasTitle = False
の部分を
.Axes(xlValue,
xlPrimary).HasTitle = True
.Axes(xlValue,
xlPrimary).AxisTitle.Characters.Text = "x(t)"
で置き換えると、グラフの縦軸の変数 x(t) を表示させることができる。
（注） m-adachi@02.246.ne.jp
へメールで依頼があれば、上記エクセルのソフトをメールの添付ファイルで送ります。
