国の表示を実現する方法¶

今回は、”ESRI Data and Maps”に、あらかじめ国ポリゴンデータ(dtl_country)が用意されていたのでそれを使うだけでしたが、国を表示するのは実は面倒です。

通常、海岸線、国境線というラインデータが提供されるので、国を面として色付表示させるのは面倒です。ラインデータからポリゴンデータを生成する作業が必要になるからです。自動では難しく手作業になるのではと思われます。(細部要調査)

海の表示を実現する方法¶

“ESRI Data and Maps”には、海および河川を表す水域ポリンゴンデータ(hydropolys)が用意されています。これはデータ量が多く、表示が重いので、代りに緯経度30°で四角に区切ったポリンゴンデータ(world30)を一番背景に置き、海に見たてることにします。

手順¶

1. 新たにジオデータベースを作成

1. ArcCatalogを起動する
2. [ファイル]>[フォルダに接続]を選択し、データ作成場所(例えばユーザーのホームディレクトリ下のmapdata)を指定する
3. カタログツリーでmapdataを選択し右クリックで[新規]>[ファイルジオデータベース]を選択 右側[コンテンツ]タブに「New File Geodatabase」が生成される
4. 「New File Geodatabase」を右クリックし、[名前の変更]を選択、「worldmap」に変更

2. 背景(海)を作成

1. 「worldmap.gdb」を右クリックし、[インポート]で[フィーチャークラス(シングル)]を選択し、「フィーチャークラス→フィーチャークラス」ダイアログが表示する
2. [入力フィーチャ]欄右のフォルダアイコンをクリックし、入力フィーチャ選択ダイアログを表示し、ESRI Data & Mapsの中にあるworld30.sdc内のworld30を選択する
3. [出力フィーチャクラス]欄に適切な名前「BackgroundSea」を記述する
4. [OK]ボタンを押す

3. 国を作成

1. 2.と同様の操作で、dtl_cntryを選択する
2. [出力フィーチャクラス]欄に適切な名前「Countries」を記述する

4. 空港を作成

1. 2.と同様の操作で、airportを選択する
2. [出力フィーチャクラス]欄に適切な名前「Airports」を記述する

5. 都市を作成

1. 2.と同様の操作で、citiesを選択する
2. [出力フィーチャクラス]欄に適切な名前「Cities」を記述する

手順¶

1. [ファイル]>[新規作成]で、マイテンプレートの[空のマップ]を選択します
2. [ファイル]>[データの追加]>[データの追加]を選択し、「データの追加」ダイアログを表示します
3. [場所]欄で、先に作成したジオデータベースの場所(mapdata)を選択し、ジオデータベース名(worldmap.gdb)が表示されるので、ダブルクリックすると、先に作成したデータ(BackgroundSea、Countries、Airports、Cities)が表示されます。すべてを選択し(Ctrlキーと一緒にマウスクリック)、[追加]ボタンを押します。
4. マップレイヤの下に今選択した4つの地図データが追加されます。なお、レイヤの上下順によって地図部分に表示されるので、例えばBackgroundSeaがレイヤの上に位置しているとCountriesが見えません。その場合は、マップレイヤの下のBackgroundSeaをドラッグ&ドロップでCountriesの下に移動させます。
5. なんとなく世界地図っぽくなった表示となります。ここで一旦マップドキュメントファイルを保存しておきます。

1. [ファイル]>[マップドキュメントプロパティ]を選択し、「マップドキュメントプロパティ」ダイアログで、[パス名]欄の、[データソースを相対パスで保存]にチェックを入れます
2. [ファイル]>[名前を付けて保存]で任意の場所に任意の名前(例:happyflight.mxd)で保存します

しかしながら、海の色、陸の色はデータ追加時にランダムに(？)決められるっぽいので、海は青系に、陸は緑系の色に変更します。また、都市、空港が大量に表示されているので、これを改善します。

陸と海のポリゴン表示色の設定¶

1. マップレイヤの下のBackgroundSeaを右クリックし、[プロパティ]を選択します
2. 「レイヤプロパティ」ダイアログで[シンボル]タブを選択、シンボル欄で色が表示されている矩形をクリックします
3. 「シンボル選択」ダイアログで例えば[地中海ブルー]を選択します

注)アウトライン幅が0の色を選択すると、緯度経度線が消えてしまいます。そのときは、手動でアウトライン幅を0.4などに変更します。

1. 同様に、Countriesについても色を指定します。

都市の表示制限¶

都市のデータは数が多いので、表示する都市の数を制限します。今回はフィルタ機能で表示する都市を「首都」に限定します。

フィルタ条件を特定するため、まず、都市(cities)のデータ構造を調べます。マップレイヤの下のCitiesを右クリックし、[属性テーブルを開く]を選択します。

首都かどうかは、STATUSカラムで見分ければよいようです。首都は以下です。

• National and provincial capital
• National capital
• National capital and provincial capital enclave

フィルタの設定を行います。マップレイヤの下のCitiesを右クリックし、[プロパティ]を選択し、「レイヤプロパティ」ダイアログの[フィルタ設定]タブを押します。 [検索条件設定]ボタンを押し、上の属性リスト一覧や真ん中の条件演算子、[個別値の取得]ボタンで表示される属性の値範囲を組み合わせて、下の[SELECT * FROM Cities WHERE:]欄に検索条件のSQL文を完成させます。

都市のシンボル表示設定¶

首都の表示は、赤色とします。マップレイヤの下のCitiesを右クリックし、[プロパティ]を選択し、「レイヤプロパティ」ダイアログの[シンボル]タブを押します。シンボル欄で[◆]のボタンを押し、「シンボル選択」ダイアログで色:の右のボタン(ドロップダウンリスト)を押し、赤色を選択します。

首都名を横に表示します。マップレイヤの下のCitiesを右クリックし、[プロパティ]を選択し、「レイヤプロパティ」ダイアログの[ラベル]タブを押します。 [このレイヤのラベルを表示]にチェックを付け、文字列欄の[ラベルフィールド]に”CITY_NAME”を選択します。

空港の表示制限¶

空港のデータは数が多いので、表示する空港の数を制限します。今回はフィルタ機能で表示する空港を「国際空港」に限定します。

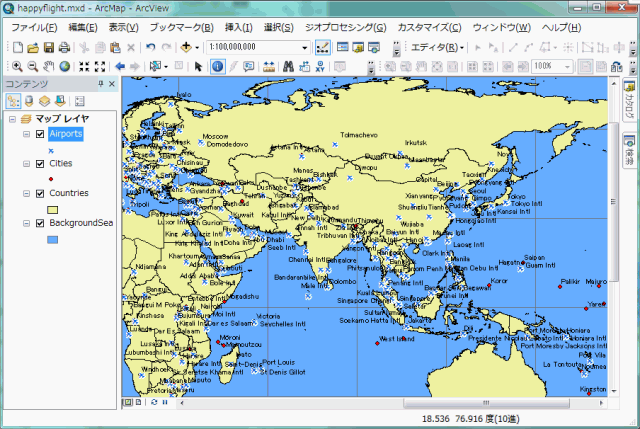

ここまでの設定で表示される地図¶
